新型LED防爆灯使用说明书

1 概述

LED高效节能防爆灯是根据GB3836.1-2010《爆炸性设备 ***部分：通用要求》、GB3836.3-2010《爆炸性设备 第3部分：增安型“ e”》、 GB3836.9-2006《爆炸性气体环境用电气设备 第9部分：浇封型“ m”》的有关规定进行设计、制造和检验的，防爆灯的防爆标志为ExembⅡT6 ；是专为防爆区域内的施工或移动照明而设计的，适用于油田矿区施工照明、油库区、加油站T1～T6组可燃性气体和蒸气同空气形成的爆炸性混合物危险场所中的2区照明之用。

防爆灯在下列环境条件下能可靠地工作:

1) 海拔高度不超过2000米；

2）环境温度范围为-20℃～+40℃；

3) 相对湿度不超过85%（+25℃）；

2 型号、防爆标志及主要参数

2.1 型号

    BLED-30W/24V-220V

2.3 主要参数

1）额定电压：24VDC-220VAC

2）额定功率：30W

3) 光通量:3000LM

4）色    温：6000K

5）额定工作效率：≥80%

6) 防护等级: IP65

7) 使用寿命:100000h

8）电缆外径：8-10mm

9) 显色指数：≥80

10）照射角度：散光

11）外形尺寸：138×103×343mm

3 特点

1）结构紧凑：一体化灯具设计，优质拉伸铝、压铸铝外壳，强度高，耐腐蚀。

2）高效节能：采用美国普瑞公司的大功率发光二极管（LED）为光源，光效高，能耗低，单颗光通量可达到120-130Lm。静态电流小，亮度高，工作温升低。同等照度比传统光源节电50%-70%，是节能减排灯具的选择。

3）方便灵活：体积小，重量轻，灯具在固定后可自由调节照射角度。安装方式多样，有吸顶式、管吊式、悬臂式、壁挂式、平台式、嵌入式等。

4）响应迅速：响应时间为ns级，≤1S，即开即亮，即时达到亮度，无其他光源预热渐亮过程。

5）环保耐用：LED光源平均寿命在5万小时以上，光衰小于 30%，是其他光源的5倍以上。无紫外和红外辐射，全固态，不含汞***。外壳采用高强度工程材料，具有较高的抗***碰撞和冲击能力。

4 结构及防爆要点

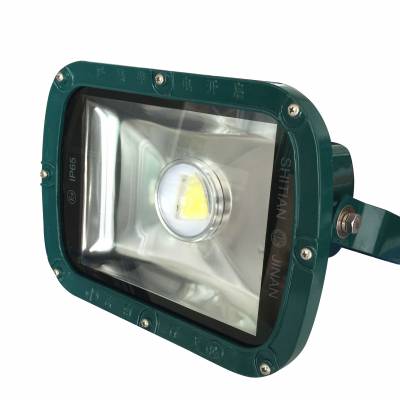

1）防爆灯壳体采用优质拉伸铝，封挡为优质压铸铝制成，照射面采用8mm钢化玻璃作为透明罩。光源为大功率白光LED。防护等级为IP65。

2) 防爆灯的电缆引入装置采用压紧圈式结构。

 5 安装要求

①安装前首先要检查灯具是否完好，透明罩不得有裂纹或伤痕，各紧固螺栓、垫圈齐全；其次要用兆欧表（500V级）检查防爆灯的绝缘电阻，绝缘电阻不得小于2MΩ；然后通电检查，防爆灯正常点亮才可安装。

②查看电源正负极是否接反，检查无误后，将配套电缆插头对插，点亮灯具即可使用。使用时为方便照射到工作区，所配电缆外径为8-12mm之间、铜芯线径不少于1.5mm2的耐油橡套电缆。

③防爆灯要安装牢固，固定时必须用≥Φ8的紧固螺栓，要有防松（弹簧）垫圈。首先松开灯架两边的螺丝,待调好角度后，将灯架两边的紧固螺丝拧紧并固定好灯具即可。

6 使用维修注意事项

防爆灯投入使用后，为了***灯具的安全运行，用户必须经常及定期进行保养维修，保养维修时应注意以下几点：

1) 非专职人员不得打开防爆灯。

2) 电源正负极切勿接反。灯具维修时,应先切断电源；光源更换时，所更换的LED固体芯片瓦数要相符，更换后要拧紧所有紧固件，弹簧垫圈不得丢失。

4) 经常保持防爆灯表面清洁，不得积聚粉尘杂物。

5）灯具的引线至金属密闭防水插头部分如出现损伤、老化，应及时更换。

6）电器部分、接插灯管线路必须由厂家或专业培训人员操作。

7）***产品，谨防假冒，违者必究。

8）维修灯具时,请远离防爆区域! 严禁带电维修!

附 装配位置：
